结论先行：瓷砖胶用羟丙基甲基纤维素（HPMC）核心是保水——让水泥充分水化、延长开放时间、防止空鼓；同时增稠抗滑移、改善施工性。常用黏度75000–100000 mPa·s，掺量0.2%–0.6%（占粉料）。大砖/重砖、高温干燥环境取高黏高掺量抗滑移；快贴、机施取中低黏保施工顺。
一是保水：锁住拌合水，让水泥在贴砖后的关键期充分水化，避免基层吸走水分导致强度不足、空鼓。二是抗滑移：增稠提高湿态黏附，大砖不下坠。三是施工性：改善和易、延长开放时间。
三者都靠HPMC的保水增稠本质，黏度与掺量是调节旋钮。

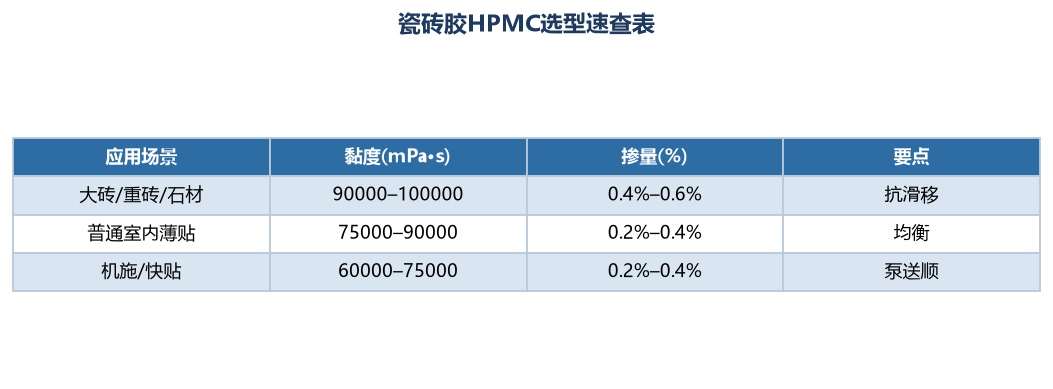

75000–100000 mPa·s是主流区间。大砖、重砖、石材（抗滑移要求高）取90000–100000；小砖、室内薄贴取75000–90000；需要快凝快贴或机械喷涂可取60000–75000保证泵送顺畅。

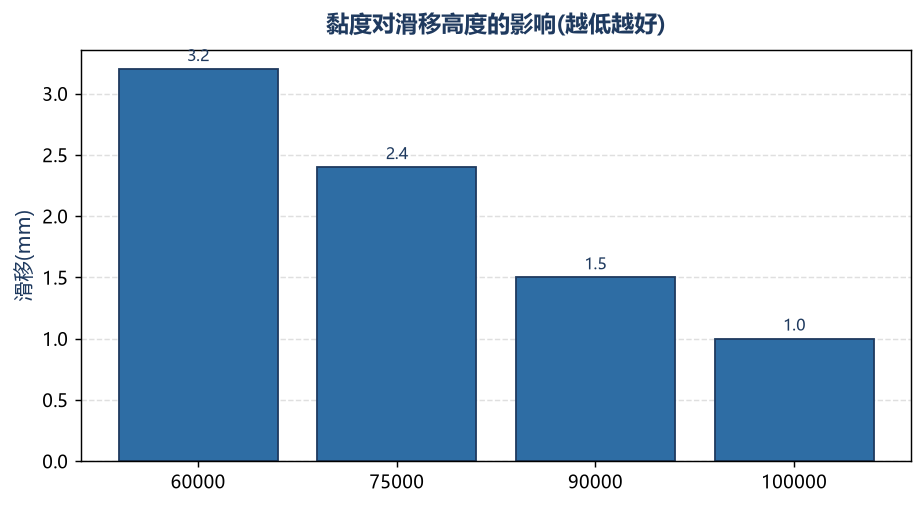

黏度越高保水抗滑移越强，但施工手感越"黏"，需平衡。
常规0.2%–0.6%（占粉料质量）。干燥、高温、强吸水基层取上限；潮湿环境取下限。掺量过低保水不足易空鼓，过高增稠过度、开放时间过长、黏刀。
用标准温湿度做开放时间、滑移、拉拔实验定最佳点。

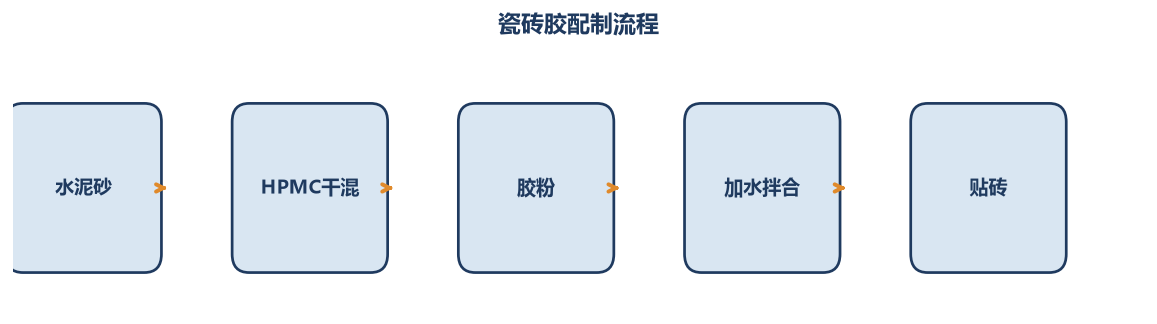

HPMC与可再分散乳胶粉、纤维素类早强组分相容性好，先干混后加水。储存防潮，现拌现用。注意：HPMC仅改善施工与保水，不能替代胶粉的粘结作用。
相关阅读：聚隆纤维素官网 腻子粉用HPMC HPMC凝胶温度与冷水速溶
注：山东淄博聚隆纤维素有限公司仅生产销售工业级羧甲基纤维素钠（CMC）与羟丙基甲基纤维素（HPMC），不涉及食品级、医药级产品。
作者：聚隆纤维素技术部
