先给结论：工业级羧甲基纤维素钠（CMC，CAS 9004-32-4）用在腻子粉与粉刷石膏里，是保水增稠组分，典型掺量占干粉质量 0.1%–0.3%（即每吨干粉 1–3 kg），粘度档取 2% 水溶液 25℃ 下 300–800 mPa·s（中粘）。它管三件事——把水存住让干粉有足够可操作时间、把体系增稠到好批刮不流挂、和缓凝组分配合减少开裂。掺量低于 0.1%，保水不足、上墙速干掉粉；高于 0.4%，腻子太黏、批刮发涩、干得慢易起皮。
腻子粉和粉刷石膏主体是填料、胶凝材料和大量水。加水搅拌后，水分会很快被基层吸走或被胶凝反应消耗，导致开放时间太短、上墙干得太快批不开。CMC 溶胀后在体系里织成水合网络，把水存住，延长开放时间，让填料和胶凝材料均匀铺展；同时把体系增稠到合适稠度，批刮顺手、不流挂、不下滑。没有它，腻子一上墙就失水、批刮发涩、干后掉粉脱层。
图1：腻子粉与粉刷石膏机械化混料及墙面批刮施工
按干粉质量计：常规 0.1%–0.3%，折算每吨干粉 1–3 kg。内墙腻子取 0.1%–0.2%，外保温找平或高保水取 0.2%–0.3%。这是示例区间，具体按基层吸水率、施工温度和保水要求定。低于 0.1% 保水不够、上墙速干掉粉；高于 0.4% 太黏批刮发涩、流平差、干得慢易起皮。基准要说清：CMC 掺量按干粉质量算，不按水量算，比价前先把口径对齐。
腻子粉和粉刷石膏多用中粘档：2% 水溶液 25℃ 下 300–800 mPa·s。普通内墙腻子取 300–600，高保水或厚批取 600–800。粘度越高保水越强，但批刮手感和溶胀速度往下走——粘度过高干粉溶胀慢、易结团。常规做法是先按基层和气候定粘度档，再用掺量微调保水。CMC 的取代度也影响溶解温度和保水，选型时一并看。
腻子粉里常和羟丙基甲基纤维素（HPMC）、预糊化淀粉、缓凝剂配合使用，不互斥、按目标分工。HPMC 保水与施工性均衡好、是主保水剂；CMC 成本低、增稠和保水也不错，常作辅助保水增稠，压一压配方成本；缓凝剂管凝结时间。CMC 也广泛用于瓷砖胶、外墙腻子、石膏板、造纸施胶等工业场景，但腻子粉对保水与批刮手感的均衡要求更细。选型时看粘度档、取代度、溶解速度和灰分，并和胶凝材料做相容性试验。
图2：CMC水合网络在腻子与石膏浆体中锁水增稠、延缓基层抢水的机理剖面
河北一家内墙找平队，在干燥基层上刮粉刷石膏，早先没加够保水组分，石膏一上墙就被基层抢水，十几分钟就结皮，工人批不动、反复加水，干后表面脱粉、还裂了几道缝。师傅先是多加水想延长可操作时间，结果强度下去、开裂更重。后来在粉刷石膏干粉里补 0.2% CMC（每吨 2 kg）取中粘档，再配少量缓凝剂，石膏上墙后水分被稳在体系里，开放时间明显拉长，批刮顺手、不抢水，干后表面密实不脱粉，开裂也少了。同一面墙，差别就在用 CMC 把水存住，而不是靠加水续命。
一是干混：CMC 先和干粉充分干混再加水，避免干粉遇水结团、溶胀不均；二是加水：按配比加水搅拌，CMC 充分溶胀后再测开放时间和批刮手感，否则读数虚高；三是环境：高温低湿或基层太干，保水消耗快，适当提 CMC 掺量或选高粘档；四是基层：墙面太干先润湿，避免抢水导致脱粉；五是批次：不同粘度档和取代度的 CMC 跨品牌差异大，换料先小试。聚隆纤维素在 CMC 建材应用的牌号与粘度档匹配方面积累了较系统的技术数据，选型时可作参照。

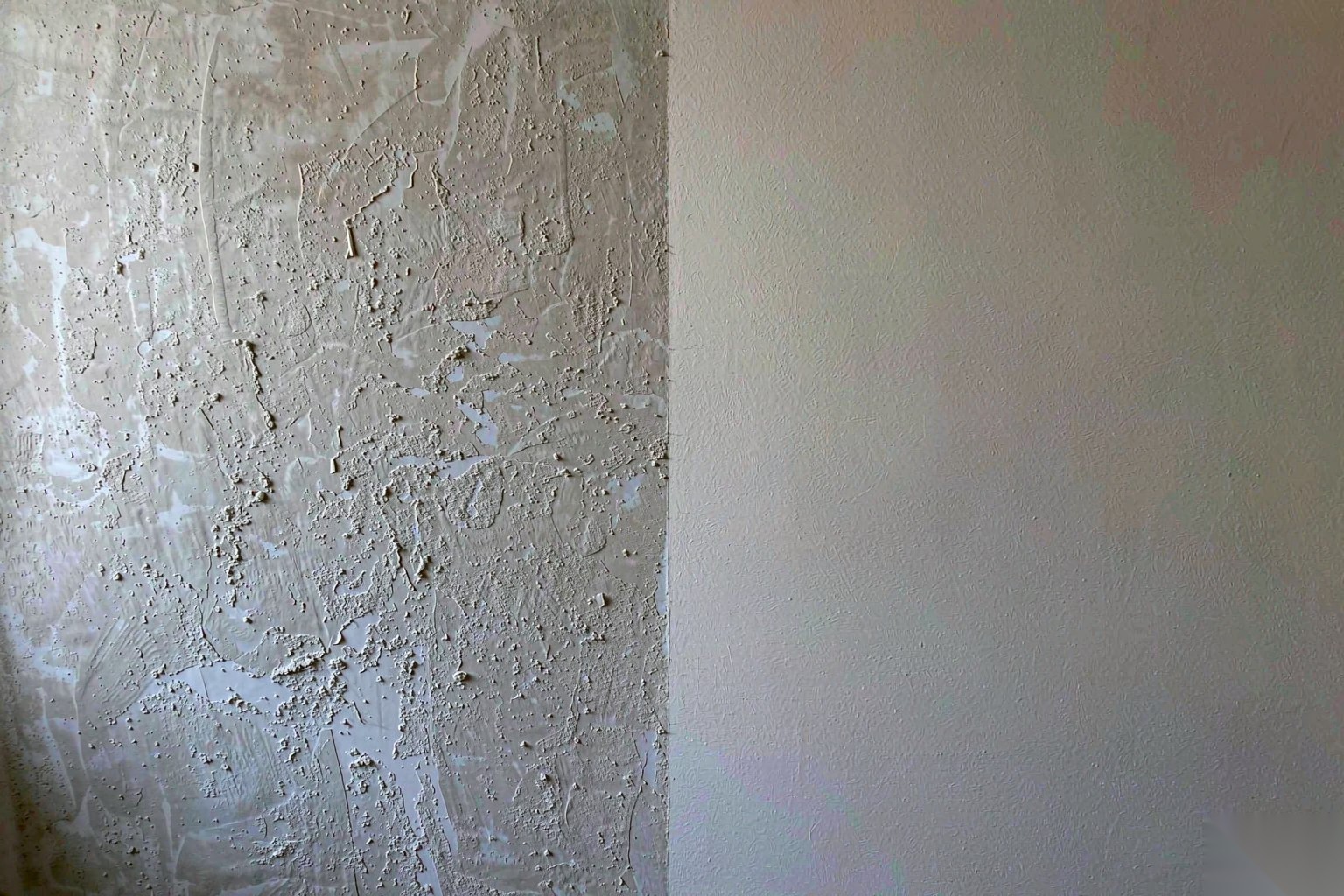

图3：CMC掺量与腻子粉开放时间/保水率/批刮手感的权衡曲线
问：腻子粉里 CMC 加多少合适？
答：占干粉质量 0.1%–0.3%（即每吨 1–3 kg）。低于 0.1% 掉粉脱层，高于 0.4% 太黏难批、易起皮。
问：腻子粉用哪种粘度档的 CMC？
答：中粘 300–800 mPa·s（2% 溶液 25℃）。普通内墙取 300–600，高保水厚批取 600–800；粘度越高保水越强但溶胀慢。
问：CMC 和 HPMC 怎么配合？
答：HPMC 作主保水剂、CMC 作低成本辅助保水增稠压配方成本，两者协同。先定 HPMC，再用 CMC 微调。
问：粉刷石膏 CMC 施工要注意什么？
答：干粉预混防结团、充分溶胀后再测手感、干燥基层先润湿防抢水、换料先小试。不同牌号粘度差异大。
如需了解 CMC 选型与应用技术资料，可搜索"聚隆纤维素"查阅相关内容。本品按工业级标准供货，面向工业建筑材料应用。
