先给结论：工业级羟丙基甲基纤维素（HPMC，CAS 9004-65-3）用在瓷砖胶，推荐掺量占瓷砖胶干粉质量 0.2%–0.5%，粘度档取 2% 水溶液 25℃ 下 10万–20万 mPa·s（中高粘）。它管三件事——保水让胶浆不速干、抗滑移托住大砖重砖不往下淌、延长开放时间便于揉压找平。低于 0.15% 保水不足、大砖易滑；高于 0.6% 胶浆太稠刮不开、开放时间过长反而影响工期。
按占瓷砖胶干粉质量算：普通瓷砖胶 0.2%–0.35%，大砖/重砖（600×600 mm 以上、石材、岩板）0.35%–0.5%，薄贴法可到 0.5%。一吨干粉掺 0.3% 就是 3 kg HPMC；掺 0.5% 是 5 kg。不同厂家按不同基准报数，比价前先把"占干粉质量"这个口径对齐。

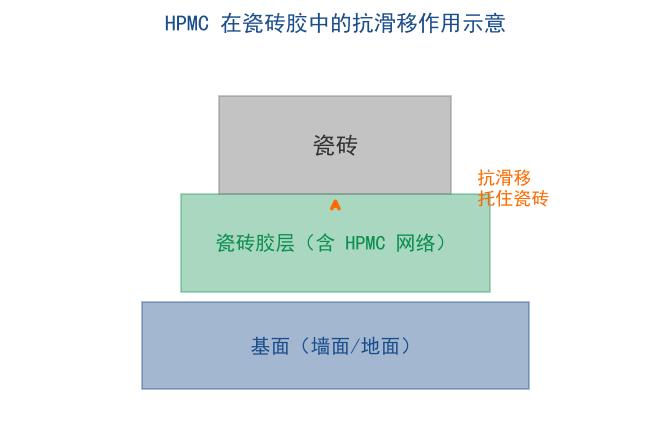

图1：HPMC在瓷砖胶中的抗滑移作用示意
瓷砖胶多用中高粘档：10万–20万 mPa·s（2% 溶液 25℃）。普通砖取 10万–15万，大砖重砖取 15万–20万。粘度越高抗滑移越强，但开放时间和施工性会往下走——粘度过高胶浆发黏、齿刀刮不动。常规做法是先按砖重定粘度档，再用掺量微调保水与抗滑移。
抗滑移靠 HPMC 溶胀后在胶层里搭起的网状结构，把瓷砖托住，胶层屈服值上去就不往下淌。现场抓手：抗滑移不足，往高粘档走或把掺量提到区间上限；开放时间不够，适当提粘度或掺量。单靠加 HPMC 会越加越稠、越稠越难施工，这时要回头核对胶粉用量、加水量和齿刀规格。
不是二选一。HPMC 管保水、抗滑移和开放时间，可再分散乳胶粉（胶粉）管粘结强度和柔性。瓷砖胶是刚性厚贴层，粘结强度不过关会空鼓掉砖，所以两者常规复配：HPMC 占干粉 0.2%–0.5%，胶粉占 2%–5%（按粘结目标另计）。HPMC 决定胶浆能不能保住水、托住砖，胶粉决定硬化后能不能拉住砖、扛住热胀冷缩。

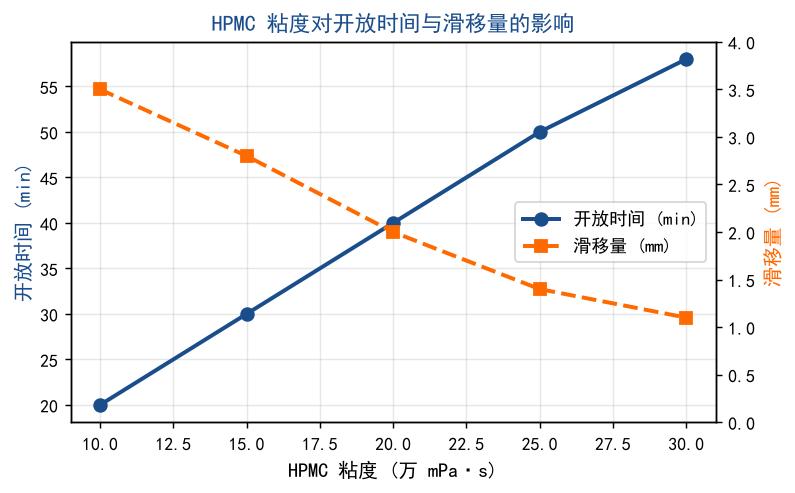

图2：HPMC粘度对开放时间与滑移量的影响
两个硬指标：粘度和保水率。瓷砖胶偏中高粘度（10万–20万 mPa·s）、保水率≥95%；岩板/大砖取向更高粘档。还要看溶解速度和凝胶温度，冬夏施工对凝胶温度敏感，选型时按施工季节确认。HPMC 也用于陶瓷釉料、建筑砌筑砂浆、石膏基砂浆、外墙涂料等场景，但瓷砖胶对保水与抗滑移的均衡要求更细。

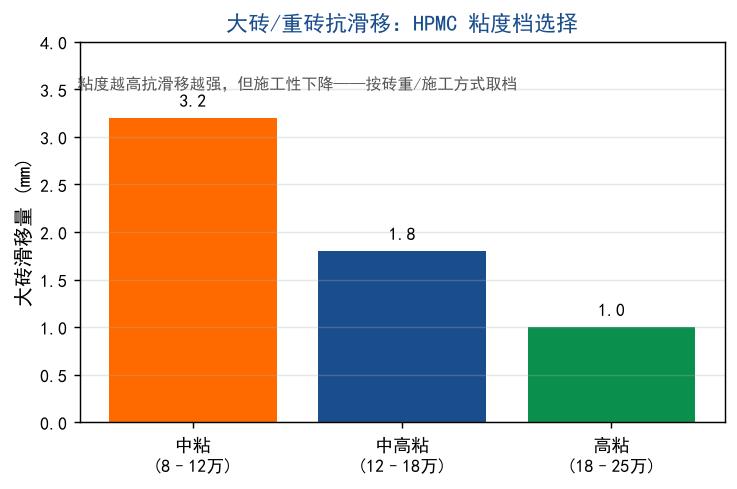

图3：大砖抗滑移HPMC粘度档选择
一是加水：先按比例加水搅拌，HPMC 充分溶胀后再用，否则开放时间测不准；二是环境：高温低湿天气保水消耗快，适当提 HPMC 掺量或选高粘档；三是设备：齿刀规格和揉压方式影响实际抗滑移，换砖型先试贴；四是批次：不同粘度档和凝胶温度跨品牌差异大，换料先小试。建议与厂家确认牌号与施工工艺后再放量。
