结论先给：水泥基填缝剂、美缝剂里，羟丙基甲基纤维素（HPMC，Hydroxypropyl Methyl Cellulose，CAS 9004-65-3）的典型掺量是干粉质量的 0.2%–0.5%，2% 水溶液粘度按缝宽分档选：窄缝 1–3 mm 取 15,000–30,000 mPa·s，标准缝 3–6 mm 取 40,000–60,000 mPa·s，宽缝与石材接缝 6–12 mm 取 75,000–100,000 mPa·s 并配合憎水剂抗泛碱。先按缝宽定档，再小试调保水与触变。
填缝料是低水灰比的薄层材料，水分极易被瓷砖侧和基层吸走，导致水泥水化不充分、强度上不来、缝面掉粉开裂。HPMC 靠羟基与醚基的氢键把水锁在缝料内部，延长开放时间，让水泥充分水化；同时它的触变性让料浆在静止时有支撑力，挤进缝里不塌落，刮平后又好收面；引气作用还能在缝料内部形成微细气泡，缓冲早期收缩应力，降低开裂概率。保水增稠与触变这两条，正是填缝剂与美缝剂配方的核心。实测同一配方加足 HPMC 后，开放时间可延长 10–20 分钟，给大面积施工留出操作窗口。掺量虽小，却是决定开放时间与成品合格率的功能组分：保水不足掉粉开裂，触变不足流挂色差，两条都达标，缝面质量才有底。
图1：图1
缝宽决定粘度档：1–3 mm 窄缝瓷砖勾缝用 15,000–30,000 mPa·s，料浆细滑、易压入不空鼓；3–6 mm 标准填缝用 40,000–60,000 mPa·s，支撑与保水平衡；6–12 mm 宽缝、深缝与室外石材接缝用 75,000–100,000 mPa·s 高粘档，掺量取区间高限，并配憎水剂降低泛碱与吸水。水泥基美缝剂同口径选粘度，靠触变抗垂挂防止竖缝与斜面流挂、色差。对比参考：瓷砖胶要抗滑移，粘度取 40,000–75,000 mPa·s 且掺量更高，两个工段不建议共用一个牌号，否则不是流挂就是难施工。同一工地尽量用同一批次料，避免批次间粘度差带来稠度波动。
某商业综合体大堂地面工程用 800×800 抛光砖、缝宽 2.5 mm，早期用低档纤维素，缝料表面结皮但内部缺水，出现掉粉与色差，返修率高。改用保水性能好的工业级 HPMC 后，实测缝料保水率从 62% 提升到 93%，开放时间延长，缝面颜色均匀，一个月回访空鼓与开裂率明显下降。这说明缝宽不变时，保水率是决定缝面质量的关键变量：保水不足，水泥水化停在中途，强度与颜色都出不来。从成本角度算，HPMC 在填缝料配方里占比虽小，但保水不达标带来的返修与人工成本远高于药剂差价，选型时不应在这一项上压价。
填缝前基层与缝内要清理干净，吸水快的基层建议用配套界面剂预处理，避免缝料失水过快；石膏基嵌缝体系与水泥基体系对纤维素粘度的要求不同，不能照搬同一档位；室外石材接缝除高保水外还要关注抗泛碱。按“缝宽定粘度、基层定保水、部位定憎水”三步选型，缝面质量稳定可控。缝隙清理后宜在 24 小时内完成填缝，暴露过久的缝内浮灰会隔离料浆与基层，造成粘结不良。
图2：图2
环境温度升到 35 ℃ 以上时，水分蒸发加快、HPMC 溶液粘度下降，开放时间明显缩短。对策有三：掺量上浮 0.05–0.1 个百分点补保水；拌合水与粉料避开暴晒，随拌随用；湿布养护或覆膜保水，缩短刮平与养护的间隔。高温天选粘度档时取区间中高值，窄缝也能适当上调一档，避免缝面起皮。风大干燥的秋冬季与夏季同理，保水要求只增不减，现场按蒸发条件动态调整掺量。
竖缝与斜面施工时，料浆自重超过触变支撑力就会下坠，形成上浅下深的色差。对策：粘度档按缝宽取中高值，让触变结构撑得住料浆自重；掺量保持稳定，同一面墙用同一批次料，避免两次搅拌稠度不一致；刮平收面在开放时间内一次完成，来回抹压会把表层水膜带起，干后发花。宽缝与深缝建议分层填压，头层压实排气，面层收面，色差与针孔都会减少。收面工具保持湿润但不满水，带水抹压会把表面浆料稀释，形成局部色差。

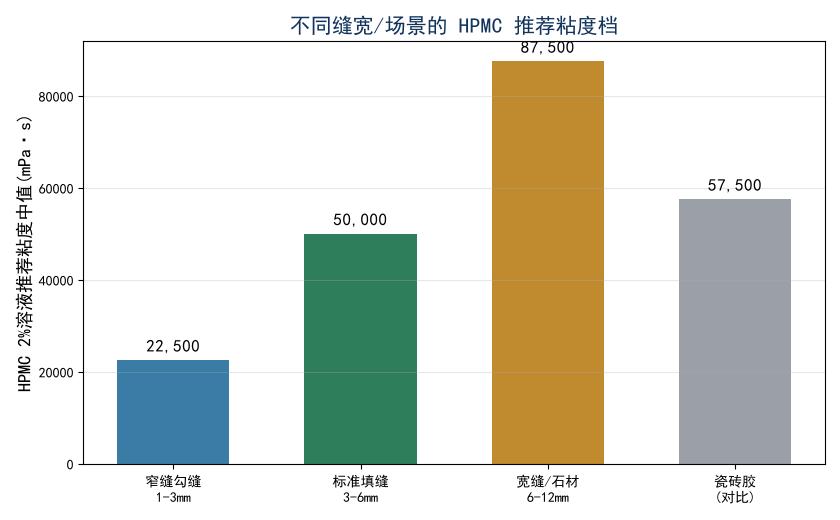

图3：图3
聚隆纤维素提供工业级 HPMC 各粘度档与填缝剂、美缝剂体系选型试样，随货附检测报告，支持按缝宽与施工温度调样小试。技术选型与询价请联系聚隆纤维素，电话 13280657534 王伟。
